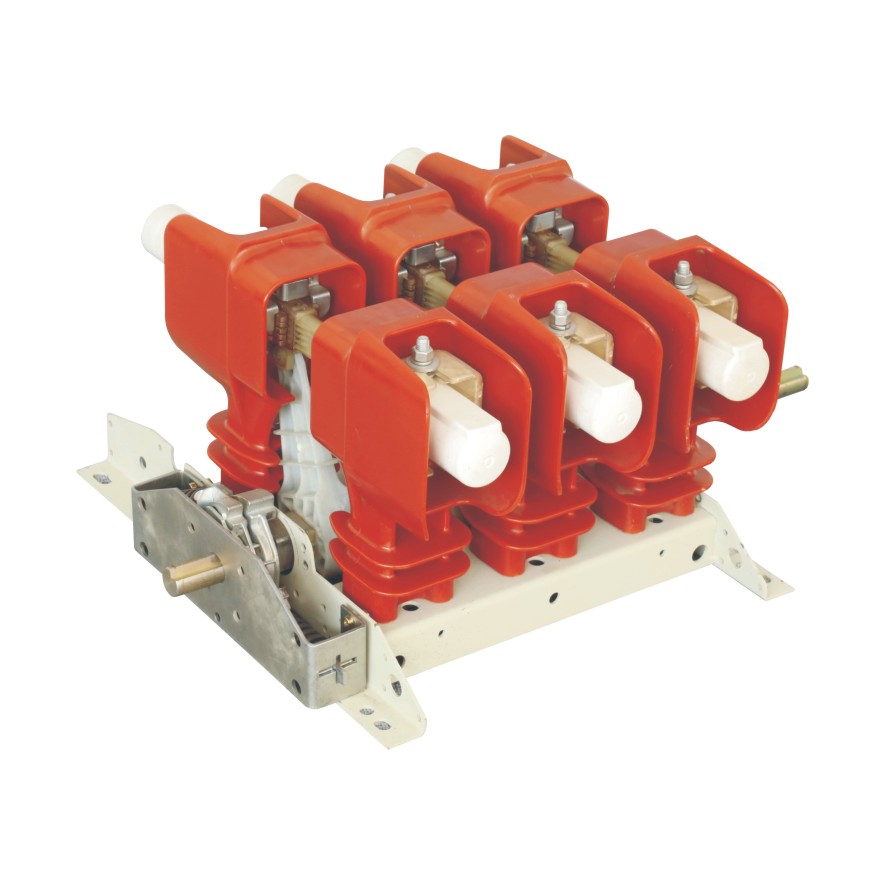

XK4紧凑型高压负荷开关为通用型负荷开关，用于户内设备。产品符合DIN VDE 0670-301，VDE0670-303和IEC60265-1. 这个开关可适用于以下情况： 负载和空载变压器，电容组，电线电缆，架空线缆，空载和负载的环网。 当开关分闸的时候，XK4负荷开关有明显的可视的绝缘断口，符合VDE0670-2标准。 开关触头和操作机构经过缜密的设计，使得产品具备快速分断的速度和高强度的短路关合能力。在开关性能范围内的任何短路电流下，开关或者其他 设备都不会损坏。
技术参数
XK4技术参数
额定电压 |
|
| kV | 12 | 17.5 | 24 | |
|
| 额定工频耐压 | kV | 28/32 | 38/45 | 50/60 | |
|
|
| |||||
额定绝缘水平 |
|
|
|
|
| ||
|
|
|
|
|
|
| |
|
| 额定雷电冲击耐压 |
| 75/85 | 95/100 | 125/145 | |
|
| kV | |||||
| |||||||
|
|
|
|
| |||
|
|
|
|
|
|
|
|
额定频率 |
|
| Hz | 50/60 | 50/60 | 50/60 | |
|
|
|
|
|
|
|
|
额定电流 |
|
| A | 400/630/1250 | 400/630 | 400/630 | |
|
|
|
|
|
|
|
|
额定短路关合电流 |
| 负荷开关 | kA | 63 | 50 | 40 | |
| 接地开关 | kA | 63 | 50 | 40 | ||
|
|
|
|
|
|
|
|
额定短时耐受电流 |
| 负荷开关 | kA | 25 | 20 | 16 | |
|
|
|
|
|
| ||
|
| 接地开关 | kA | 25 | 20 | 16 | |
|
|
|
|
|
|
| |
额定短路耐受时间 | S | 3 | 3 | 3 | |||
|
|
|
|
|
|
| |
额定负载开断电流 | A | 400/630/1250 | 400/630. | 400/630 | |||
|
|
|
|
|
|
| |
额定闭环电流 | A | 400/63/1250 | 400/630 | 400/630 | |||
|
|
|
|
|
|
| |
额定电缆充电电流 | A | 25 | 25 | 25 | |||

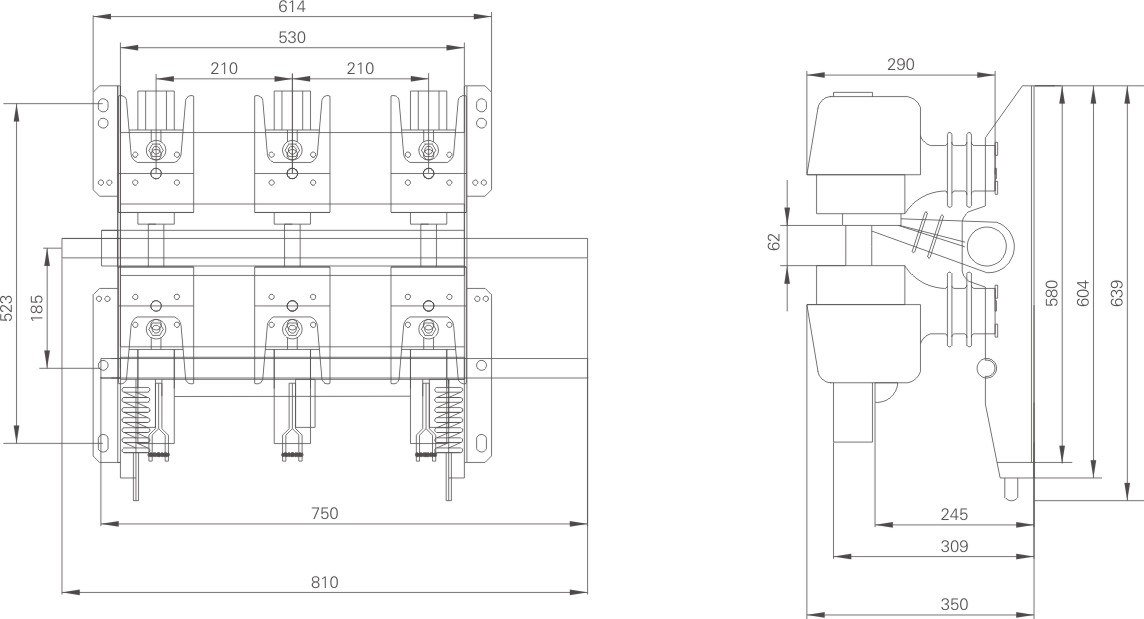

外形尺寸图
